Kotel na pelety Biopel 60-80
Vytápí velké prostory
I pro kaskádové řešení do velkých kotelen v bytových domech.
Automatický chod vytápění
Využijte ovládání kotle na dálku i automatické zapalování.
Peníze v domě
Nízká spotřeba pelet i elektrické energie sníží náklady na vytápění.
Pohodlné online ovládání
Internetové připojení získáte už v základní výbavě.
Kotel Biopel 60 o výkonu 60 kW a Biopel 80 o výkonu 80 kW jsou určené pro vytápění velkých prostorů jako jsou školy, školky, průmyslové objekty nebo nemocnice. Nabízíme širokou škálu velikostí zásobníků až do 9 tun obsahu pele. Navíc se kotel i sami čistí díky dodávanému příslušenství.
Snadná obsluha
- Online ovládání v základní výbavě — internetové připojení v základní výbavě umožňuje zákazníkovi ovládání kotle na dálku a šetří náklady na servis kotle. Servisní firma může vzdáleně prověřit parametry a nastavení kotle.
- Automatické zapalování a vyhasínání – kotle jsou schopné samy zaplít pelety v hořáku a zahájit tím provoz kotle, rovněž mohou pelety v hořáku nechat samy vyhasnout.
- Snadná údržba a čištění kotle, které probíhá automaticky kompresorem. Nečistoty padají do popelníku kotle, který čistí automatické odpopelnění pomocí šnekového podavače. Ten napěchuje veškerý popel napadaný do popelníkové části kotle do speciálního kontejneru.
- Snadná údržba a čištění hořáku, které probíhá automaticky kompresorem. Nečistoty padají do popelníku kotle, který čistí automatické odpopelnění pomocí šnekového podavače. Ten napěchuje veškerý popel napadaný do popelníkové části kotle do speciálního kontejneru.
- Venkovní čidlo umožňuje nastavit řízení teploty vody v topném systému kotle podle venkovní teploty a ušetřit tak náklady za vytápění.
Řídící jednotka kotle umožňuje:
- Ovládání 2 směšovacích ventilů
- Připojení 2 pokojových termostatů pro ovládání 2 nezávislých topných okruhů.
- Připojení 5 čerpadel – čerpadlo ÚT, čerpadlo TUV, čerpadlo ventilu 1, čerpadlo ventilu 2, samostatně konfigurovatelné čerpadlo.
- Časové řízení výstupní teploty kotle – programovatelný týdenní režim provozu.
- Ohřev akumulační nádrže pomocí 2 teplotních čidel
- Online řízení veškerých funkcí kotle a topných okruhů pomocí OPOP internetového rozhraní.
- Mobilní aplikace pro telefony s operačními systémy iOS a Android umožňující vzdálenou správu kotle.
- Aktualizace firmwaru řídící jednotky pomocí USB rozhraní pro získání nových funkcí.
- Spolupracuje se soláry a ostatními zdroji tepla.
Ekonomický a ekologický provoz
- Vysoká účinnost až 90,6 % zajistí optimální využití energie paliva.
- Nízká spotřeba pelet i elektrické energie zajistí nízké náklady na vytápění.
- Nízké emise (spadá do 5. emisní třídy, splňuje EKODESIGN).
- Modulace ve výkonovém rozsahu od 30 % do 100 %.
Prostorové uspořádání a kompatibilita
- Kompatibilita — při expedici peletového kotle jsou dodávány zvlášť zabalené — kotel, hořák, podavač, odpopelnění, kompresor, popř. externí zásobník pelet.

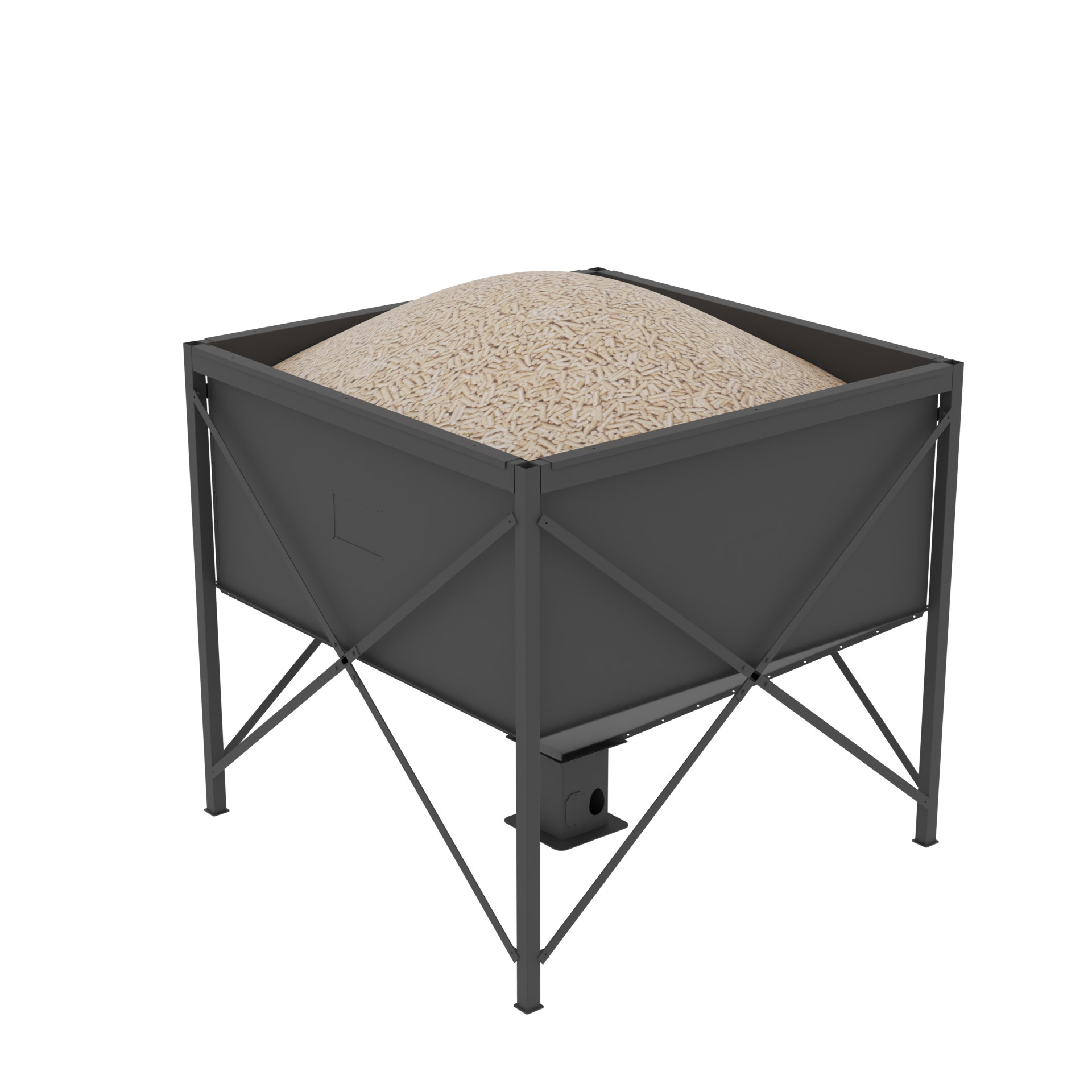

- Zásobníky ve variantách — nabízíme širokou škálu velikostí zásobníků až do 9 tun obsahu pelet.
- Možnost připojení vakuového podavače, který automaticky dopravuje pelety z externího zásobníku do kotle až na vzdálenost 8 metrů.
Dlouhá životnost
- Hořák je z nerezové žáruvzdorné oceli, která odolávám vysokým teplotám.
- Záruka 5 let na svařenec kotle, když si jej necháte nainstalovat proškolenou firmou podle návodu.
Pokud přecházíte nově na pelety, máme pro vás článek Vše co potřebujete vědět o peletách, kde se mimo jiné dozvíte, jaké pelety je dobré kupovat, abyste byli spokojeni vy i kotel. A co na naše kotle na pelety říkají další.

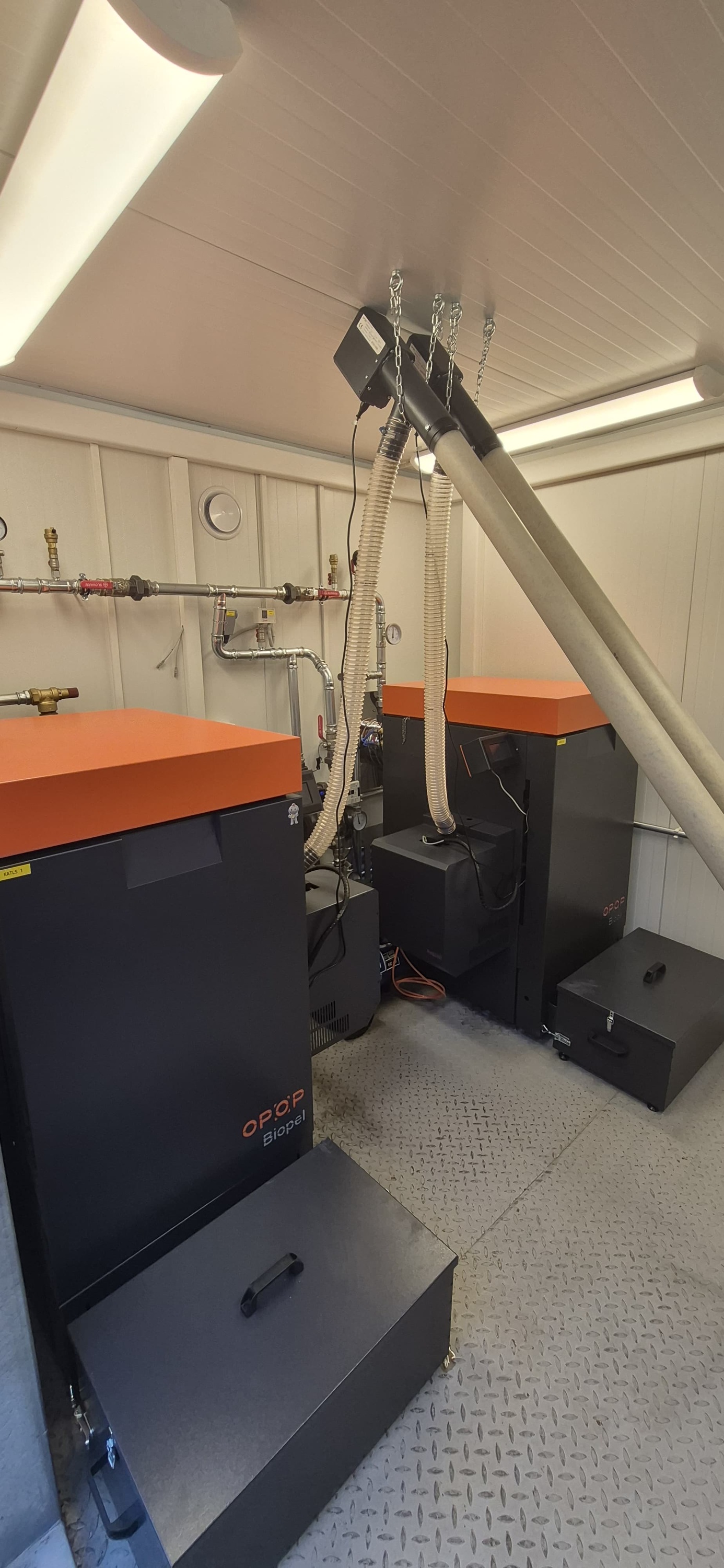

Kaskáda peletových kotlů 2× 60 kW pro mateřskou školu ve Vandzene (Lotyšsko)
Vytápění velkých objektů s celodenním provozem klade vysoké nároky na spolehlivost i provozní jistotu. Typickým příkladem je mateřská škola Vandzenes pirmskolas izglītības iestāde „Zīlite“ obci Vandzene (Vandzenes pagasts, okres Talsi, Lotyšsko), kde byl realizován nový zdroj tepla v podobě kaskády dvou peletových kotlů Biopel o výkonu 60 kW.
Celkový instalovaný výkon 120 kW byl zvolen s ohledem na velikost objektu, dlouhodobý provoz během topné sezóny a potřebu zajistit spolehlivou dodávku tepla bez výpadků. Řešení je typickým příkladem aplikace kotlů vysokých výkonů v oblasti veřejných a institucionálních budov.
Přechod od dřeva k automatickému peletovému provozu
Původně byla mateřská škola vytápěna kotlem na dřevo, který byl umístěn přímo v budově. Toto řešení vyžadovalo pravidelnou obsluhu, manuální přikládání a přinášelo vyšší provozní zátěž pro personál. V rámci modernizace vytápění byl starý zdroj nahrazen automatickými kotli na pelety, které umožňují plynulý provoz s minimálními nároky na obsluhu.

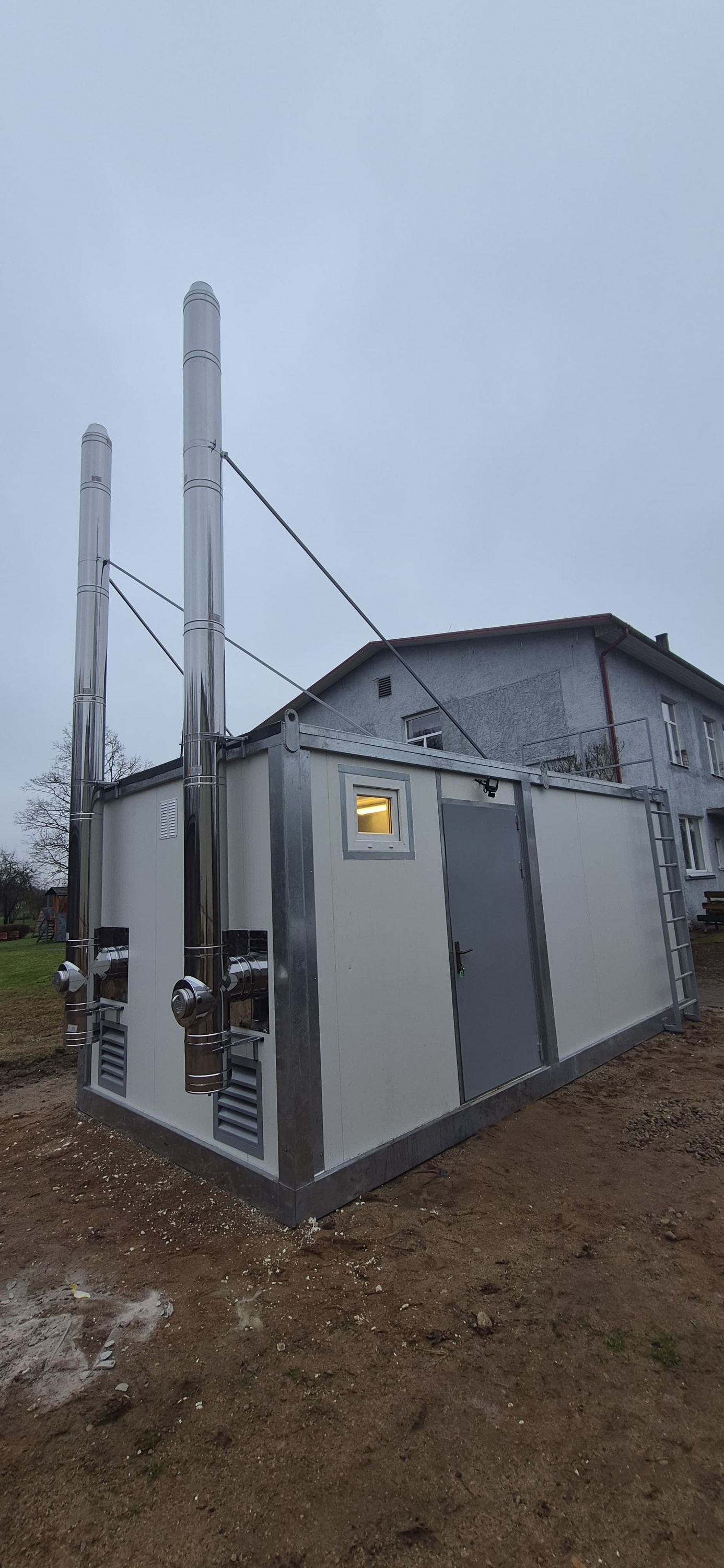

Součástí projektu bylo také přemístění zdroje tepla do samostatné kotelny, postavené ze stavebnicových (modulových) dílů. Nejedná se o kontejnerovou kotelnu v pravém slova smyslu, ale o plnohodnotnou technickou stavbu navrženou přímo pro daný výkon a provozní podmínky. Toto řešení zvyšuje bezpečnost, zlepšuje přístup k technologiím a umožňuje snadný servis.
Výhody kaskádového řešení pro velké objekty
Zapojení dvou kotlů Biopel 60 kW do kaskády přináší vyšší provozní flexibilitu. Kotle se podle aktuální potřeby tepla střídají nebo pracují současně, což zajišťuje:
- stabilní výkon i při kolísajícím zatížení,
- vyšší provozní spolehlivost,
- efektivnější využití paliva,
- možnost servisu jednoho kotle bez přerušení vytápění.
„Prioritou investora bylo zajistit teplo v objektu po celý den a být nezávislý na přikládání paliva několikrát za den i každodenním roztápění v kotli,“ říká Haralds Eglitiz z realizační firmy. „Nový systém funguje spolehlivě a výrazně usnadňuje provoz“, dodává.
Odborný přístup a zkušenosti z praxe
Projekt byl navržen s ohledem na dlouhodobou udržitelnost, spolehlivý provoz a snadnou obsluhu.
„U takovýchto instalací je potřeba správně zvolit výkon kotlů podle tepelené ztráty objektu. Kaskáda dvou kotlů o výkonu 60 kW je pro školy a školky ideální. Provoz je stabilní, hospodárný a personál má minimum starostí,” vysvětluje Ing. Roman Boczek, odborník na vytápění ze společnosti OPOP.

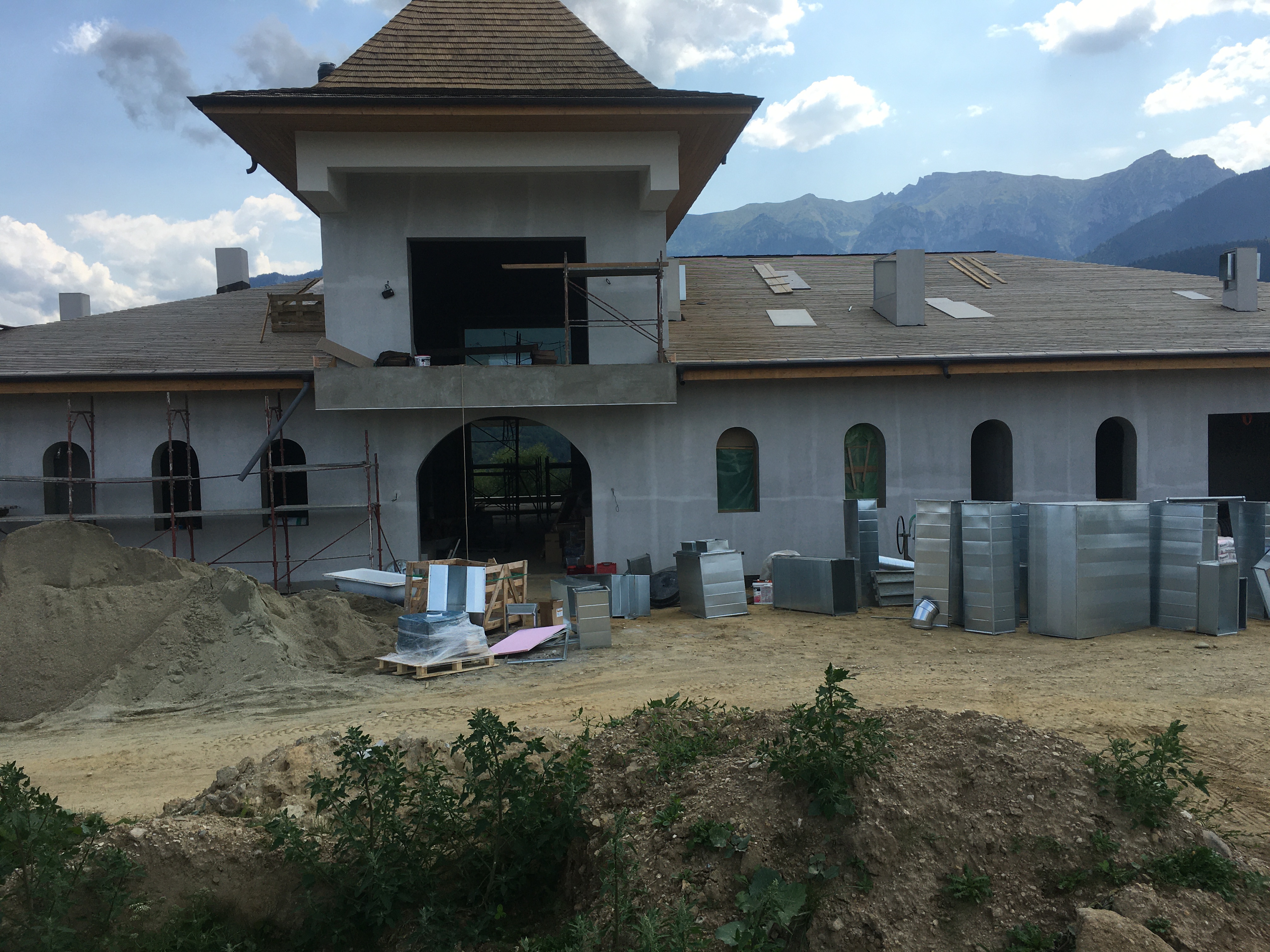

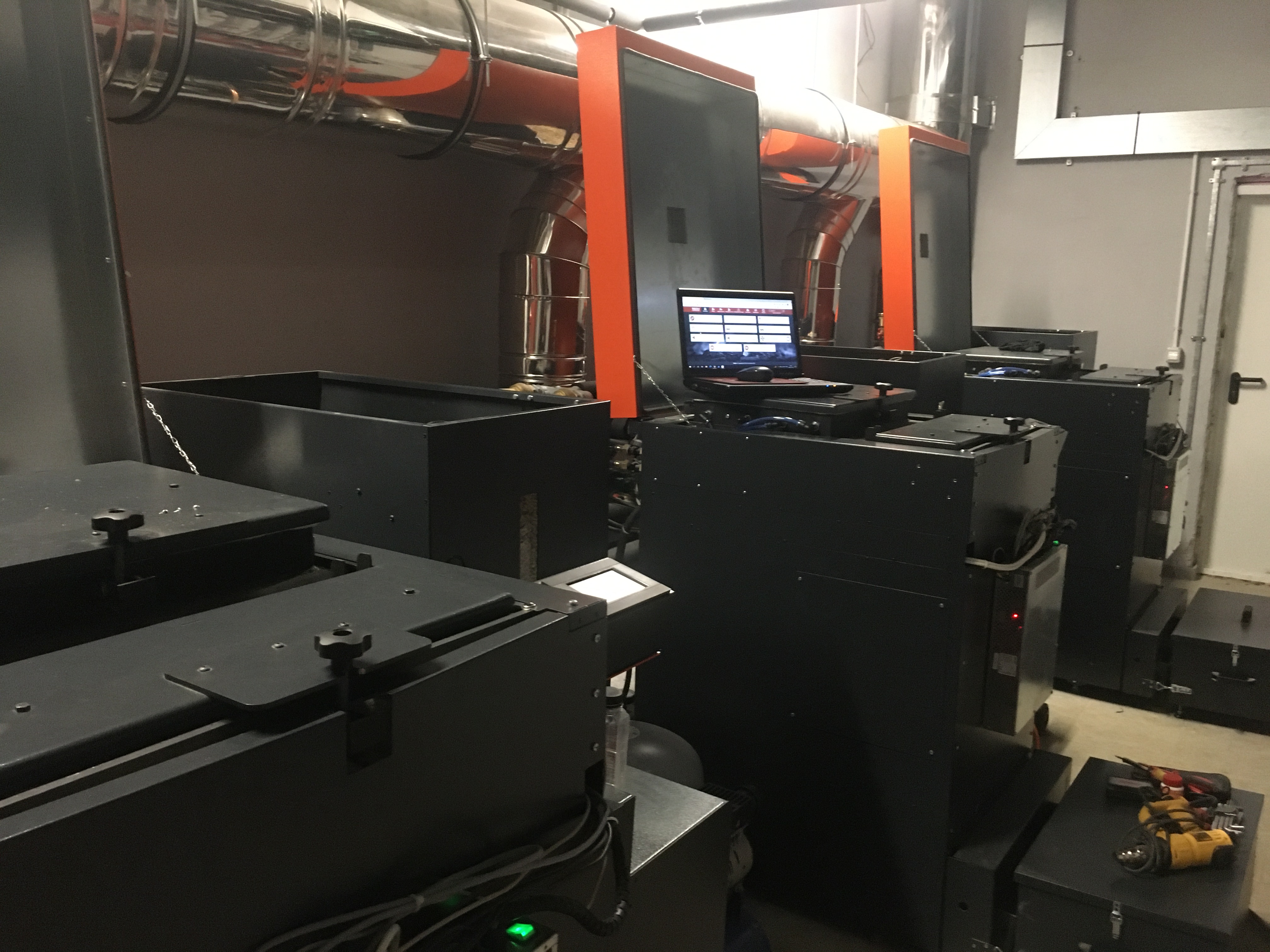

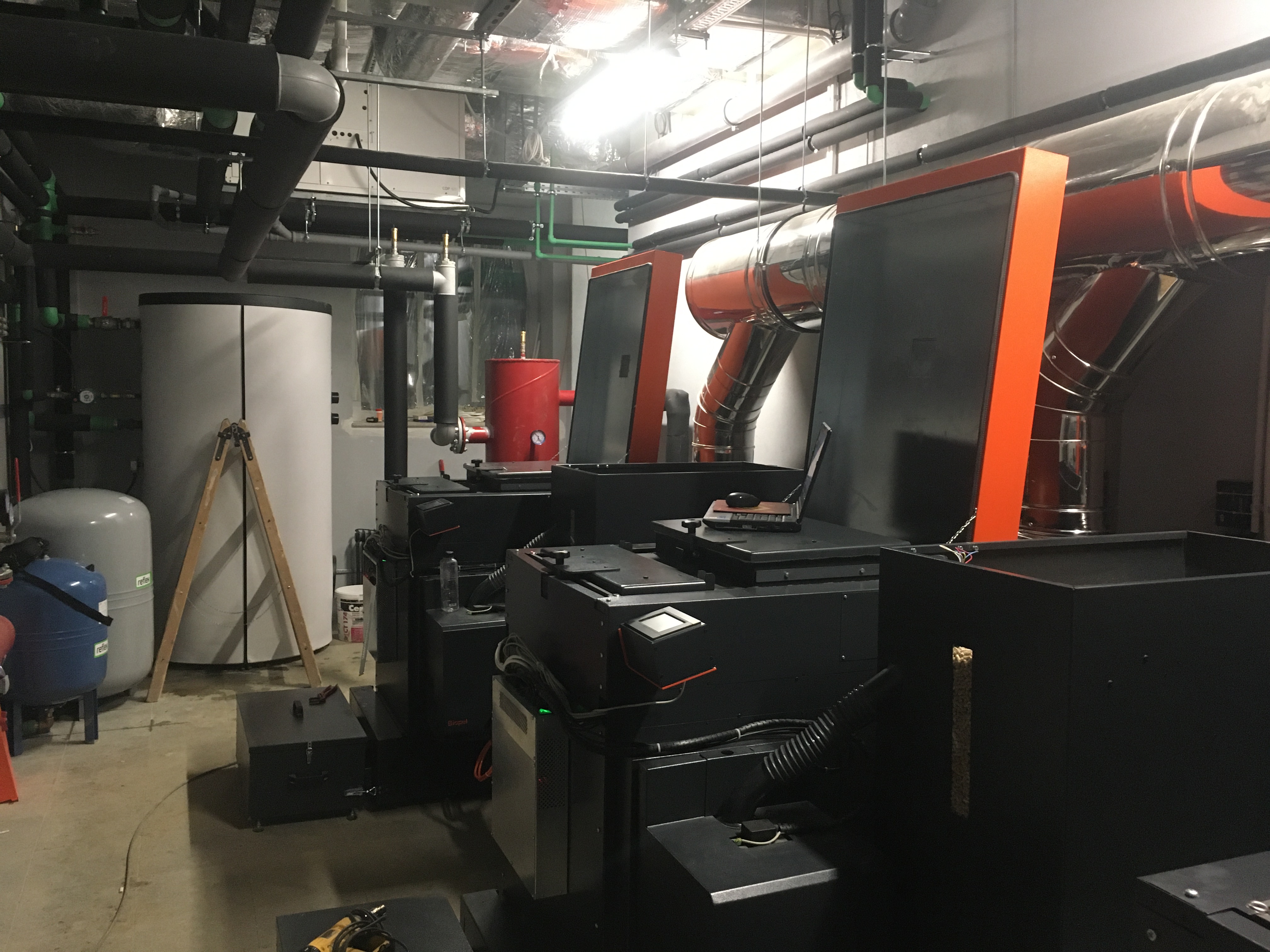

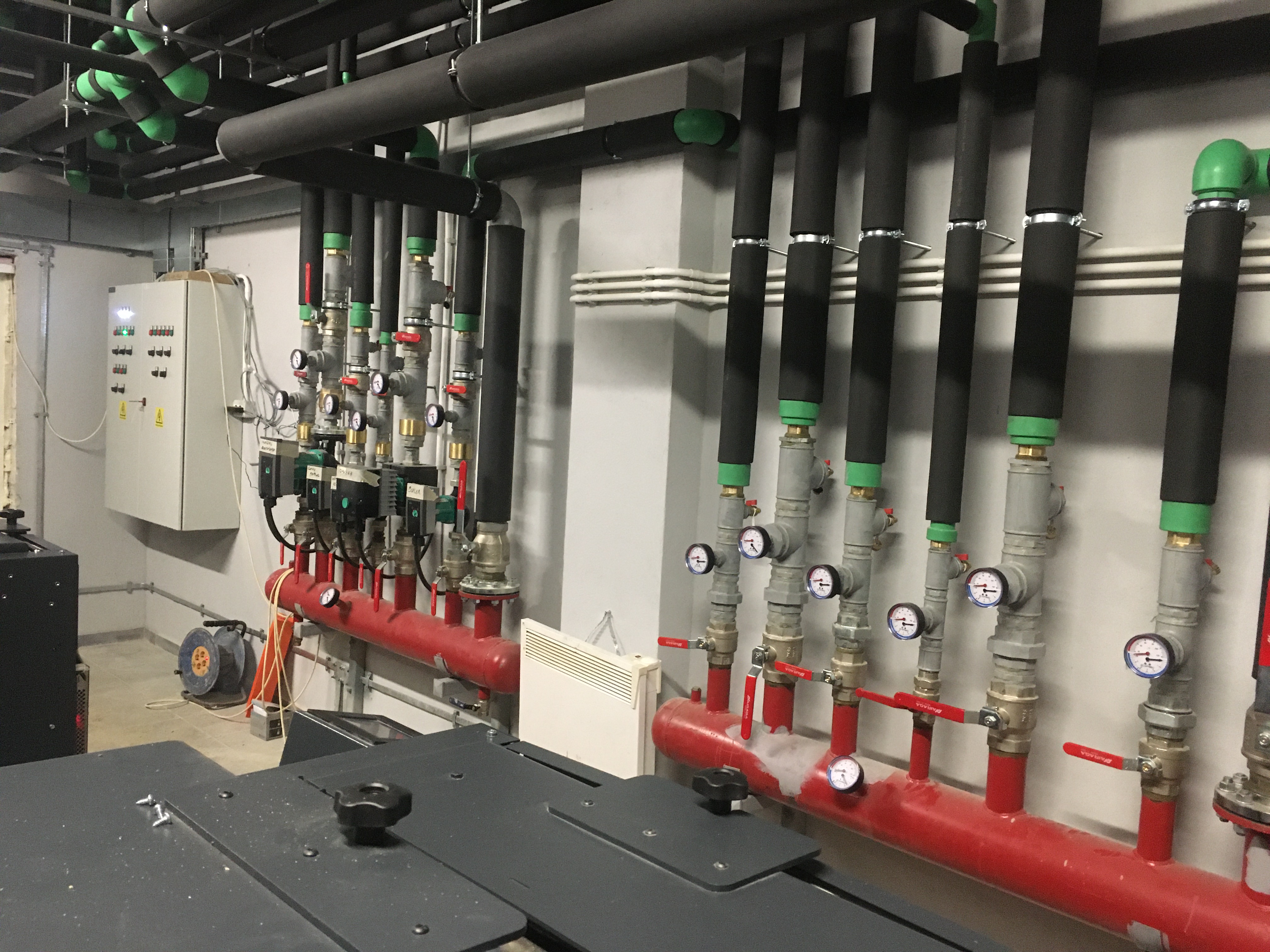

Kaskáda peletových kotlů 3× 60 kW v Branu-Brašov, (Rumunsko)
| MODEL KOTLE NA PELETY | BIOPEL 60 | BIOPEL 80 | |
|---|---|---|---|
| technické parametry | |||
| Jmenovitý tepelný výkon | [kW] | 60 | 80 |
| Naměřený jmenovitý výkon | [kW] | 63,5 | 84,4 |
| Naměřený minimální výkon | [kW] | 15,5 | 19,96 |
| Účinnost | [%] | 90,6 | 90,1 |
| Třída kotle podle EN 303 – 5:2013 | 5 | 5 | |
| Předepsané palivo | dřevěné pelety 6 – 8mm | ||
| Spotřeba paliva (naměřený jmen. výkon) | [kg/hod] | 15,1 | 20,1 |
| Spotřeba paliva (naměřený min. výkon) | [kg/hod] | 3,9 | 5,2 |
| Maximální provozní teplota topné vody | [°C] | 85 | 85 |
| Minimální teplota topné vody | [°C] | 70 | 70 |
| Minimální teplota vratné vody | [°C] | 65 | 65 |
| Teplota spalin | [°C] | 117,8 | 131,9 |
| Minimální teplota spalin | [°C] | 60 | 60 |
| Požadovaný tah komína | [Pa] | 10 – 15 | |
| Maximální provozní tlak vody | [Bar] | 2 | 2 |
| Minimální provozní tlak vody | [Bar] | 1,5 | 1,5 |
| Maximální zkušební tlak vody | [Bar] | 4 | 4 |
| Připojovací napětí | [V/Hz] | 230V/50Hz ±10% | |
| Elektrický příkon provozní/maximální | [W] | 90/393 | 188/488 |
| Hmotnost kotle bez vody | [kg] | 385 | 480 |
| Hmotnost kotle s vodou | [kg] | 480 | 610 |
| Vodní objem kotle | [ l ] | 95 | 130 |
| Hlučnost | [dB] | 51,5 — 67 | |
| Hmotnostní tok spalin (nominální výkon) | [g/s] | 43,100 | 12,300 |
| Hmotnostní tok spalin (minimální výkon) | [g/s] | 46,548 | 15,743 |
| Elektrické krytí | IP 20 | IP 20 | |
| Tloušťka stěn kotlového tělesa (voda/plamen) | [mm] | 6 | 6 |
| Tloušťka stěn kotlového tělesa (voda) | [mm] | 3 | 3 |
| MODEL KOTLE | BIOPEL 60 | BIOPEL 80 | |
|---|---|---|---|
| rozměry | |||
| Typ nátrubku: výstup / vstup (vnitřní závit) | Js | G1 1/4″ | |
| Připojení pro vypouštění a napouštění (vnitřní závit) | Js | G 1/2″ | |
| C — výška kotle | [mm] | 1312 | |
| C1 — výška kotle s otevřeným víkem | [mm] | 2027 | 2144 |
| D — šířka kotle | [mm] | 641 | 743 |
| E — hloubka kotle | [mm] | 1000 | 1110 |
| F — hloubka popelníku autom. odpopel. | [mm] | 427 | 427 |
| G — celková hloubka s popelníkem | [mm] | 1362 | 1462 |
| H — šířka popelníku autom. odpopel. | [mm] | 723 | 823 |
| J — šířka krytu hořáku | [mm] | 366 | 366 |
| J1 — výška krytu hořáku | [mm] | 479 | 554 |
| J2 — hloubka krytu hořáku | [mm] | 385 | 395 |
| K — celková šířka kotle | [mm] | 1026 | 1139 |
| N — umístění nátrubku výstupní vody od země | [mm] | 1171 | 1164 |
| N1 — umístění nátrubku výstupní vody od středu kotle | [mm] | 100 | 196 |
| N2 — umístění nátrubku výstupní vody od boku kotle | [mm] | 221 | 176 |
| O — umístění kouřovodu od země | [mm] | 1007 | 1007 |
| P — umístění nátrubku vstupní vody od země | [mm] | 90 | 90 |
| P1 — umístění nátrubku vstupní vody od středu kotle | [mm] | 206 | 206 |
| P2 — umístění nátrubku vstupní vody od boku kotle | [mm] | 115 | 166 |
| R — průměr kouřovodu | [mm] | 150 | 178 |
| R1 — lambda sonda | |||
| R2 — kompresor | |||
| R3 — popelník autom. odpopelnění | |||
| R4 — ovládací jednotka | |||
| R5 — peletový podavač | |||
| R6 — patice hořáku biopel burner | |||
| rozměry s externím zásobníkem | |||
| A — celková max. šířka kotle včetně zásobníku | [mm] | 2228 | 2330 |
| B — celková výška kotle včetně podavače | [mm] | 1492 | |
| zásobník 60x60 (L — šířka / M — hloubka) | [mm] | 600 / 600 | |
| zásobník 80x80 (L — šířka / M — hloubka) | [mm] | 815 / 815 | |
| zásobník 100x100 (L — šířka / M — hloubka) | [mm] | 1000 / 1000 | |
| zásobník rozšířený (L — šířka / M — hloubka) | [mm] | 815 / 1420 | |
| Q — výška násypky | [mm] | 1300 | |
| objem zásobníku 60x60 ( pelety 6mm ) / hmotnost | [kg] | 110 / 25 | |
| objem zásobníku 80x80 ( pelety 6mm ) / hmotnost | [kg] | 220 / 29 | |
| objem zásobníku 100x100 ( pelety 6mm ) / hmotnost | [kg] | 300 / 35 | |
| objem zásobníku 80x142 ( pelety 6mm ) / hmotnost | [kg] | 350 / 38 | |
